Tipos de componentes del medidor

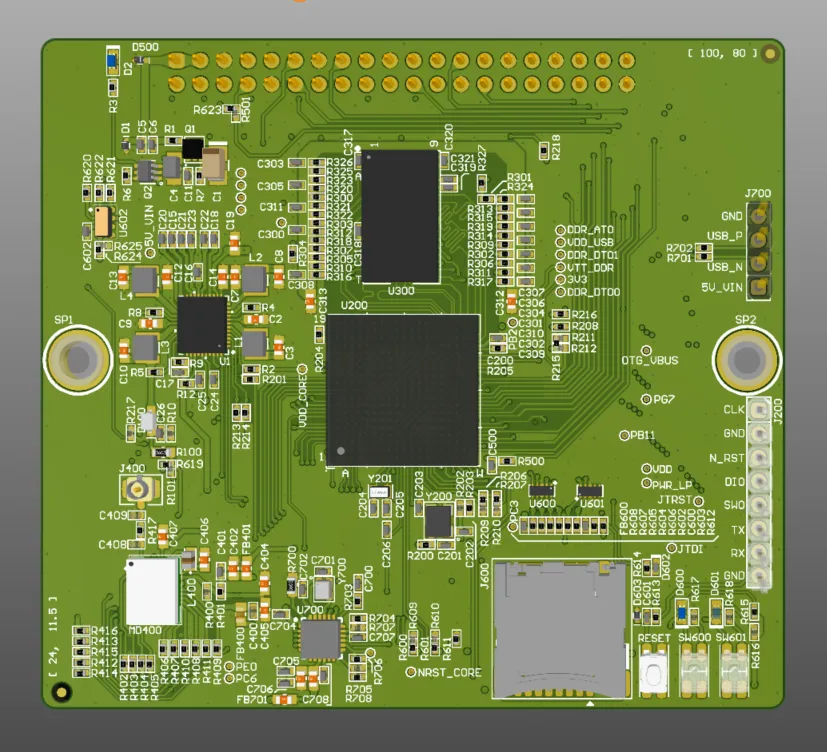

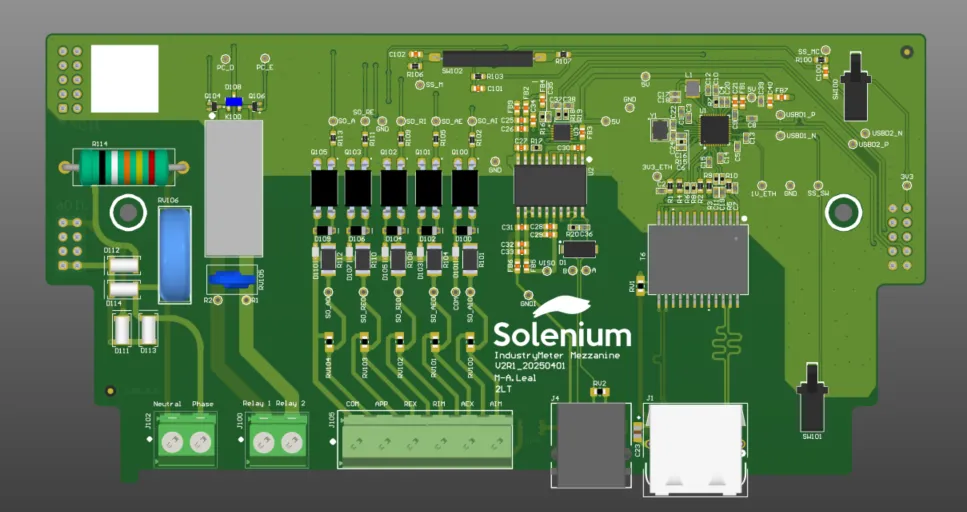

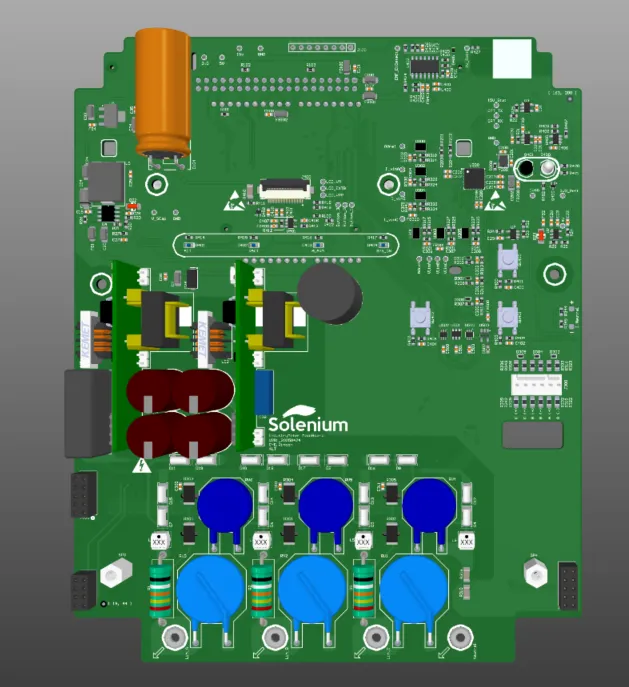

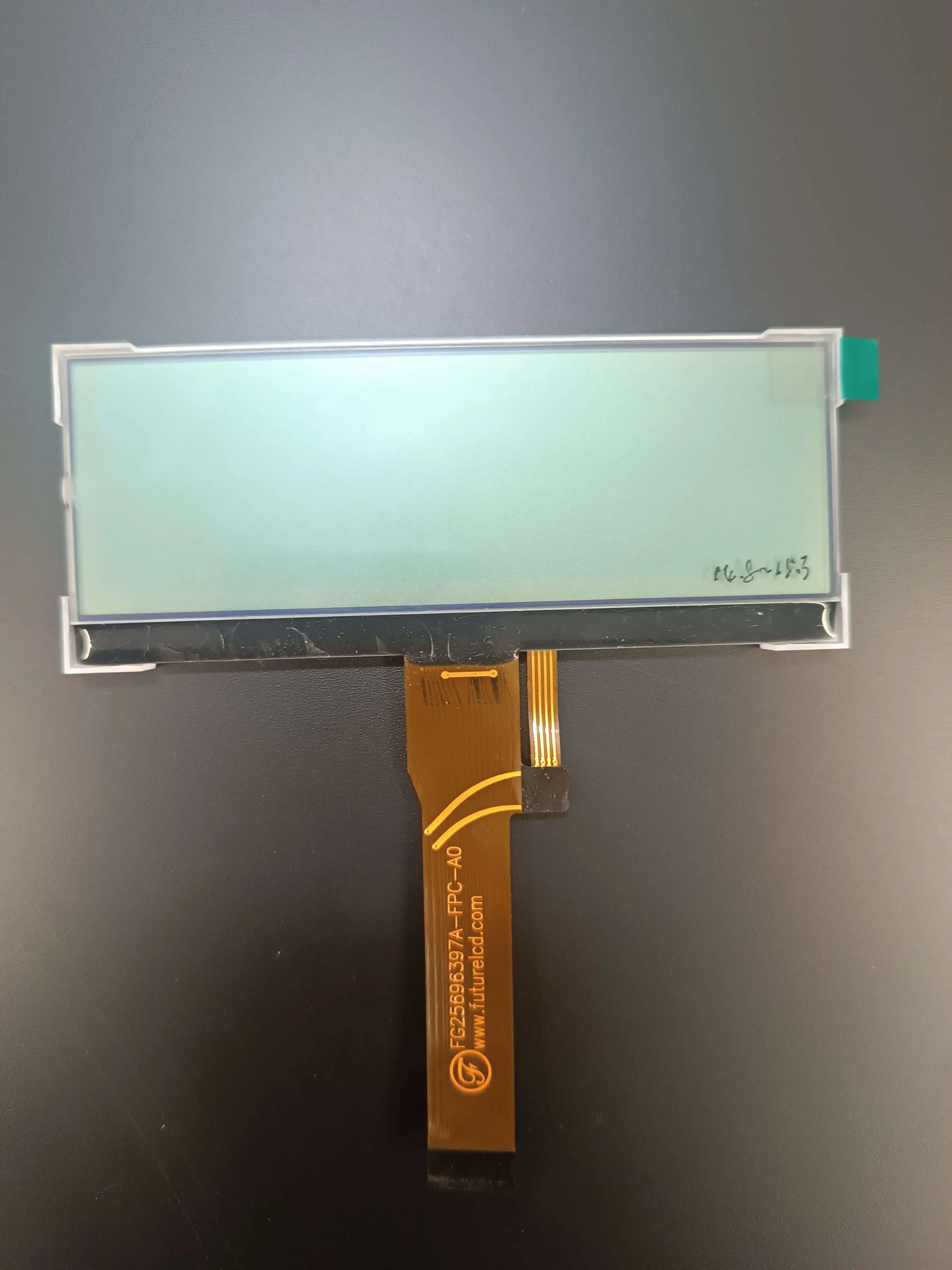

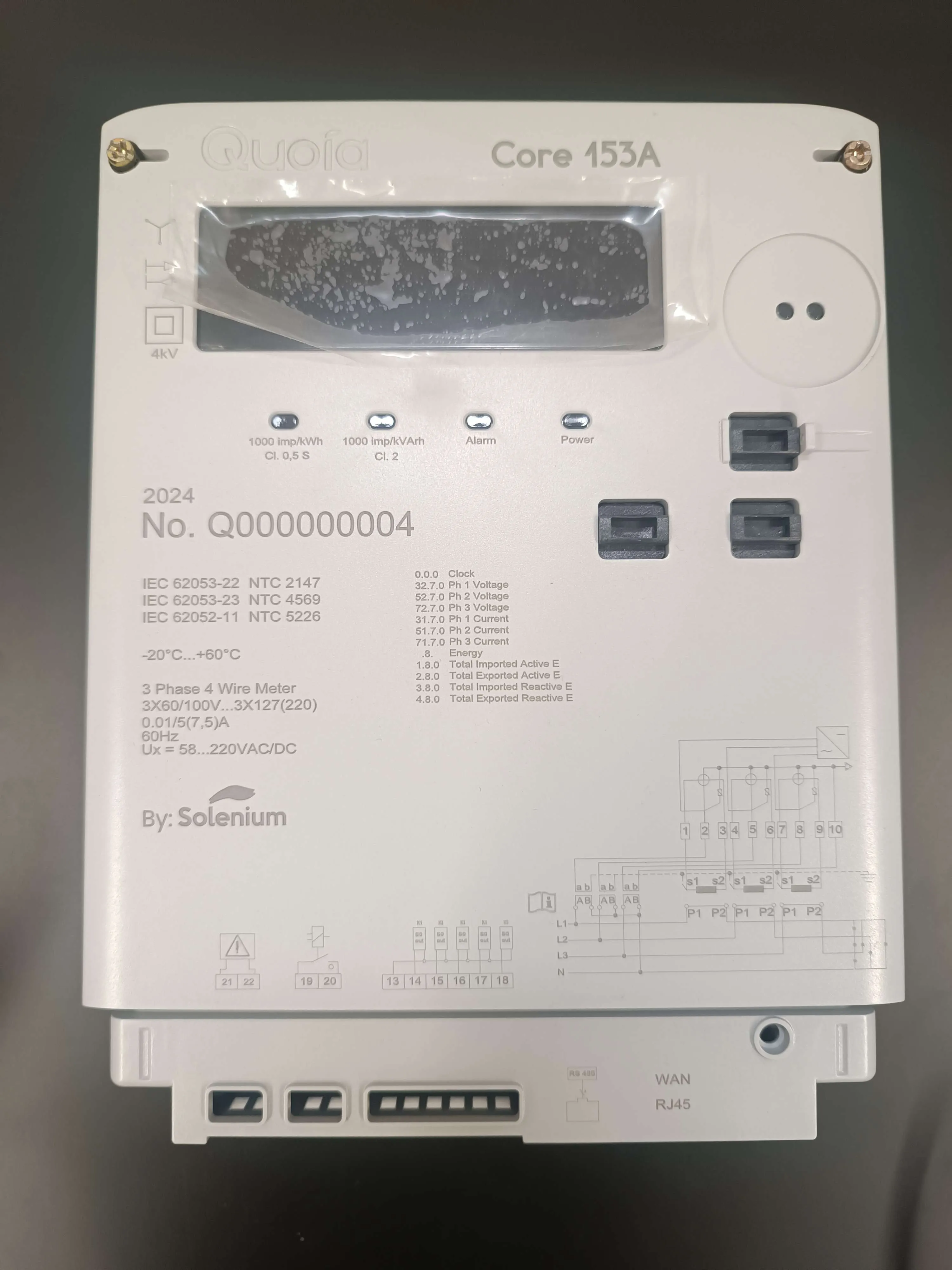

Los medidores QuoiaI hechos en la línea de producción están conformados por cinco componentes: carcasa, pantalla LCD, tarjeta main, tarjeta mezzanine y tarjeta som.

Registro de componentes en el software

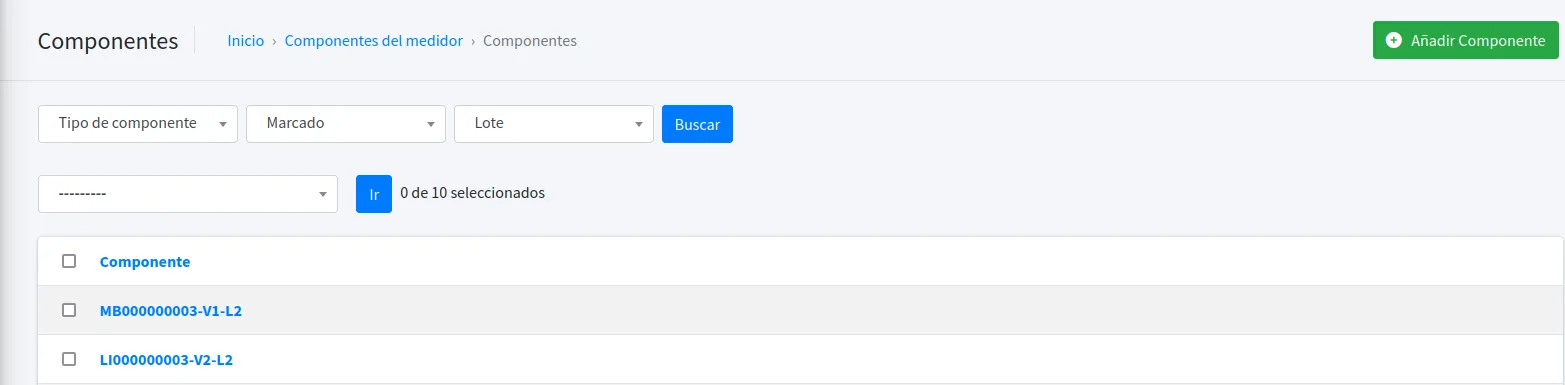

El primer paso en el software factory es registrar los componentes que van a ser usados en la línea de producción. Para esto se debe ingresar en el apartado de Componentes, se puede acceder desde la barra lateral izquierda, en esta vista se pueden ver los componentes registrados en factory y filtrar por: tipo de componente, componentes marcados y número de lote.

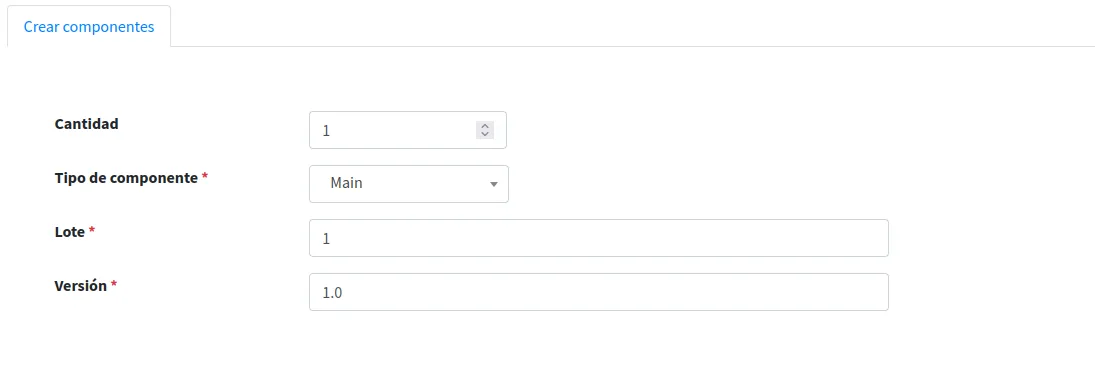

Ahora, estando en la vista Componentes se debe dar clic en el botón de “Añadir Componente” ubicado en la esquina superior derecha, este redirige a un formulario para registrar nuevos componentes con los siguientes campos.

- Cantidad: número de componentes de un mismo tipo que se van a registrar.
- Tipo de componente: tipo de componente que se va a registrar.
- Lote: número de lote correspondiente del componente que se va a registrar.
- Versión: número de la versión del componente que se va a registrar.
- Marcado: el componente ya se encuentre en la linea de producción y fue marcado con su respectivo código QR.

Después de diligenciar cada uno de los campos con la información correspondiente al componente o a los componentes que se van a registrar se debe dar clic en el botón de Guardar ubicado en la la parte derecha de la pantalla.

Generar códigos QR

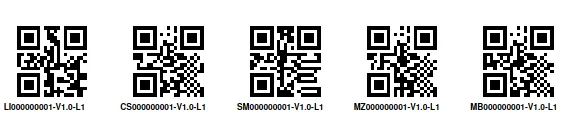

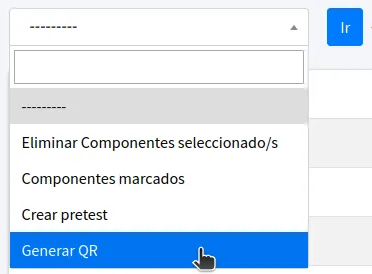

Para generar los códigos QR de los componentes registrados en factory, se deben buscar y seleccionar los componentes de los cuales se quiere el código QR, abrir el deplagable de acciones y seleccionar la acción de Generar QR esto abrirá un documento con los códigos QR de los componentes seleccionados.

Componente marcado

La creación de componentes en factory puede realizarse antes de que estos se encuentren físicamente en la línea de producción. Por esto es necesario hacer un paso más antes de continuar con la etapa de pruebas de componentes, y es etiquetar un componente como Marcado.

Los componentes marcados son aquellos que ya se encuentran en la línea de producción y tienen pegado el sticker con su respectivo código QR.
Para etiquetar un componente como marcado en factory existen las siguientes alternativas.

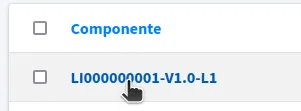

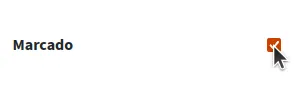

En la vista Componentes buscar el componente que se desea etiquetar como Marcado y seleccionarlo, esta acción abrirá una vista donde es posible editar el estado del componente.

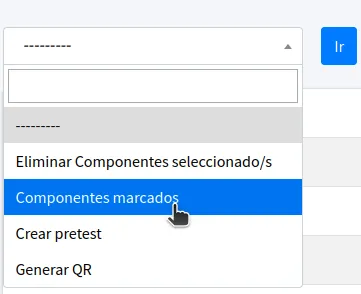

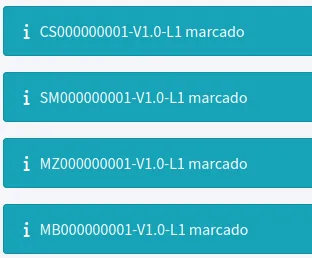

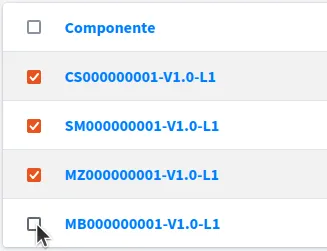

En caso de querer etiquetar como Marcado varios componentes de forma simultánea, en tocones en la vista Componentes, seleccionar los componentes que se quieren etiquetar como Marcado, y posteriormente usar la acción de Componente marcado. Ver imágenes.

Crear pretest del componente

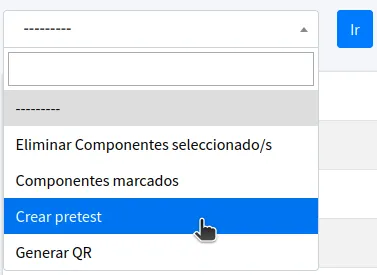

Luego de registrar un componente y etiquetarlo como Marcado, se puede probar el componente. Para esto, es necesario crear un registro de Pretest para este componente, lo cual se hace seleccionando el componente o componentes de los cuales se quiere hacer un Pretest, después en el desplegable de acciones seleccionar y ejecutar la acción de “Crear pretest”.
