Pruebas de los componentes

En esta sección se registran los resultados de la inspección visual y de lógica, en caso de ser necesaria, de los componentes de manera individual antes de ser usados en un medidor. Las pruebas que se le realizan a los componentes de forma individual se dividen en dos categorías: inspección visual e inspección lógica.

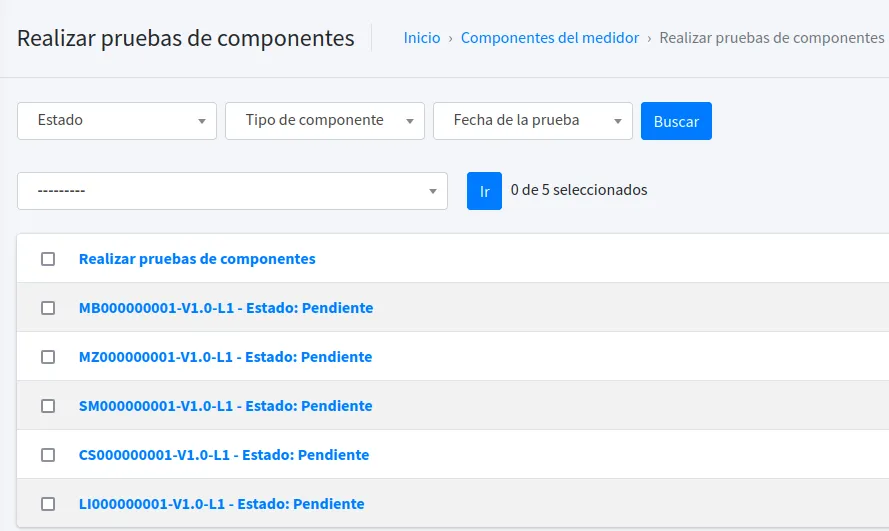

El registro de estas pruebas se hace en el apartado Realizar pruebas de componentes en donde se visualizan los registros de Pretest de los componentes y el estado en el que se encuentran. También es posible filtrar por: estado, tipo de componente y fecha de prueba.

Inspección visual

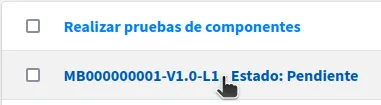

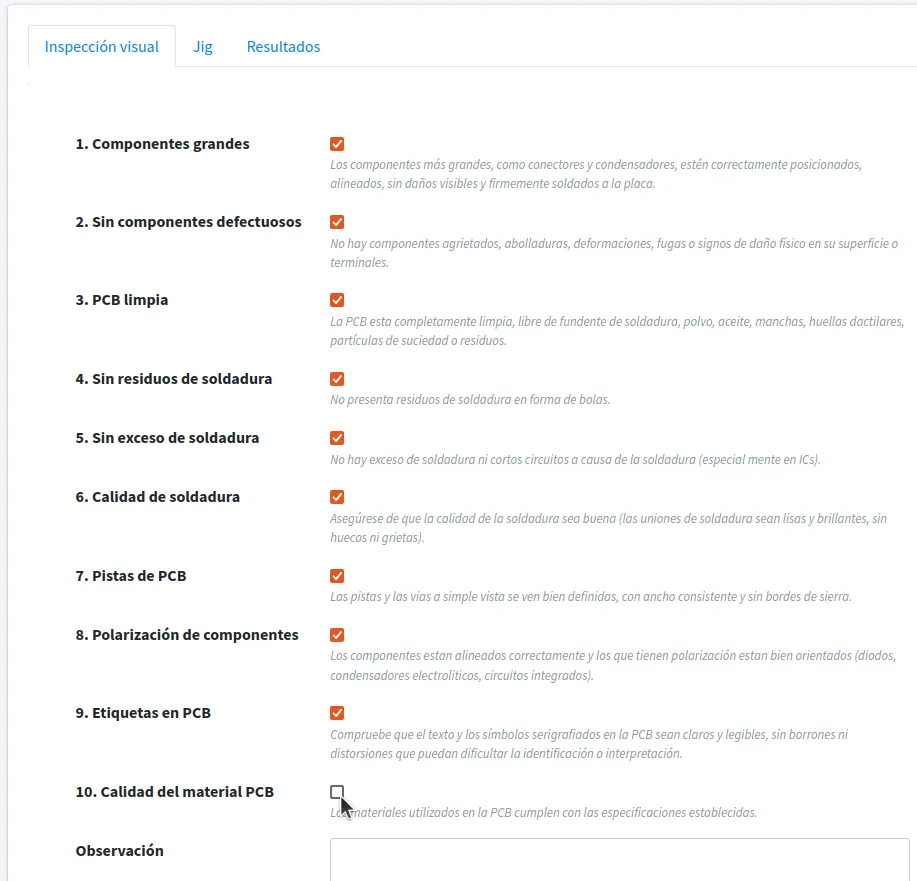

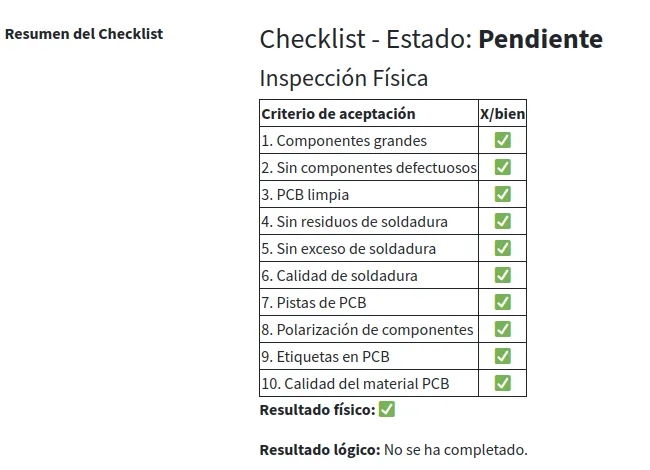

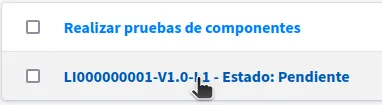

Todos los componentes registrados en factory deben pasar por inspección visual, donde se evalúan diferentes aspectos dependiendo el tipo de componente. Al momento de hacer esta inspección debemos estar en el apartado Realizar pruebas de componentes, hacer clic en el componente que se va a inspeccionar, diligenciar el formulario que se abrirá, escribir una observación en caso de ser necesario y guardar. Después de hacer esto, se puede dar clic nuevamente en el componente, ir a Resultados y verificar que todo esté correcto.

Prueba lógica

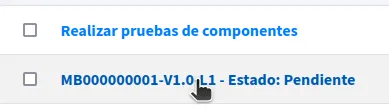

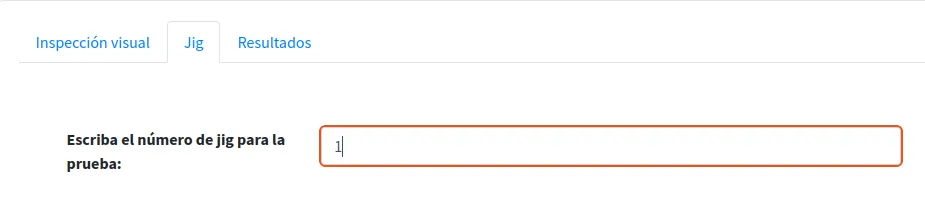

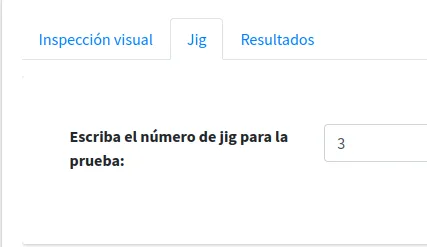

A diferencia de la inspección visual, únicamente los componentes Tarjeta main, Tarjeta mezzanine y Pantalla LCD tienen prueba lógica, al seleccionar un componente de estos se podrá ver un apartado llamado “Jig”, en este apartado se debe llenar un campo que es el número de Jig con la cual se va a realizar la prueba lógica y luego darle en guardar. Esto hará que factory inicie una comunicación con la Jig con el número proporcionado para comenzar la prueba, y estará a la espera de una respuesta en segundo plano, al recibir la respuesta de la Jig el estado del Pretest va a cambiar de “Pendiente” a “Aprobado” o “Rechazado” de acuerdo a la respuesta recibida y a los resultados de la inspección visual.

Tarjeta main

Información adicional Guía Tarjeta main.

Tarjeta mezzanine

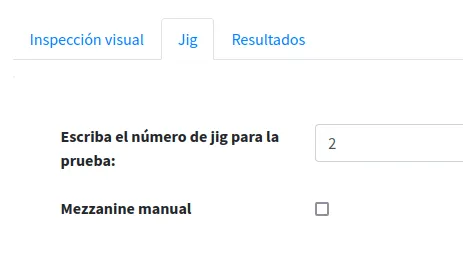

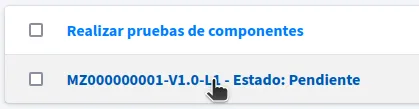

La Tarjeta mezzanine tiene una particularidad y es que su prueba lógica está dividida en dos partes: automática y manual. Debido a esto la pestaña Jig de las Tarjetas mezzanine tienen un campo adicional llamado “Mezzanine manual” al seleccionarlo factory enviará a la Jig el mensaje para iniciar la prueba manual de la Tarjeta mezzanine mientras que dejarlo de seleccionado hará que factory envíe el mensaje para iniciar la prueba automática.

Información adicional Guía Tarjeta mezzanine.

Pantalla LCD

Información adicional Guía Pantalla LCD.
